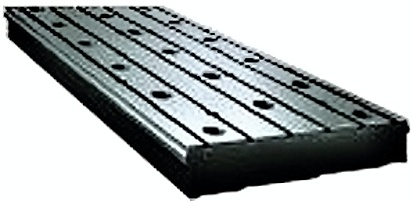

UD – Tehnički parametriUD – Tehnički parametri Osnovni tahnički parametri – UD 4TYP 1 kratki dugi Ukupne dimenzije stezne ploče mm 400 x 1885 x 2420 400 x 1885 x 4020 Veličina stezne površine stola mm 1 875 x 2 420 1 875 x 4 020Maks. težina obradka kg 45 000 80 000TYP 2Ukupne dimenzije stezne ploče mm 300 x 1260 x 4020Veličina stezne površine stola mm 1 224 x 4 020Maks. težina obradka kg 30 000TYP 3Ukupne dimenzije stezne ploče mm 200 x 1 600 x 3 100Veličina stezne površine stola mm 1 600 x 3 100Maks. težina obradka kg 15 000Obr. TYP 1 – dugi (400 x 1885 x 4020)
Arhive
VDF VPK
Vodjica vretena – kratka, duga

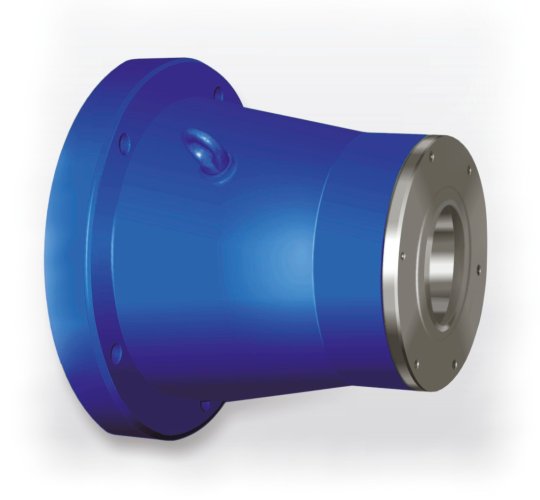

omogućava viši stepen čvrstine i postavljanje radnog vretena mašine …..umožňuje zvýšení tuhosti a uložení pracovniho vretena stroje
koristi se za snažnu i preciznu obradu u celom opsegu obrtaja…….využití při silovém a přesném obrábění v celém rozsahu otáček
VDF SZP
SZP – alatni orman za posebnu opremu

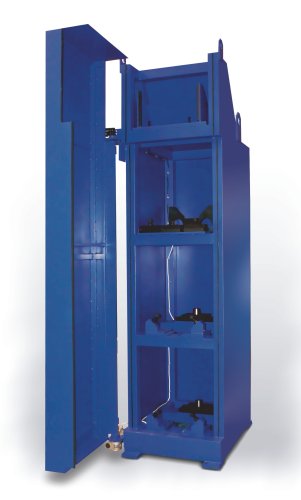

služi za odlaganje posebne opreme koja se koristi za automatsku izmenu u sistemu PICK-UP
broj mesta za odlaganje: 1 – 4
alatni orman sa pokretnim vratima ili roletnom
mogućnost isporuke specijalnog alatnog ormana koji se postavlja na obrtni radni sto
VDF RENISHAW
Alatne sonde i sonde obratka

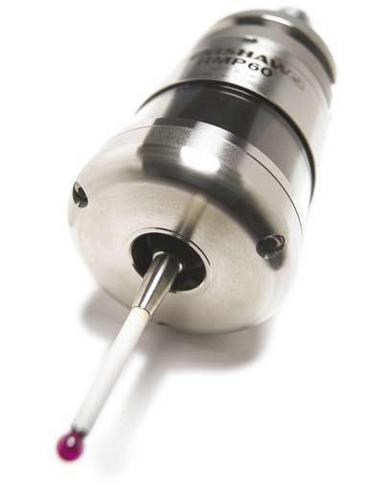

merne sonde renomiranih proizvođača HEIDENHAIN, RENISHAW, atd.
VDF Transporter strugotina
Transporter strugotina

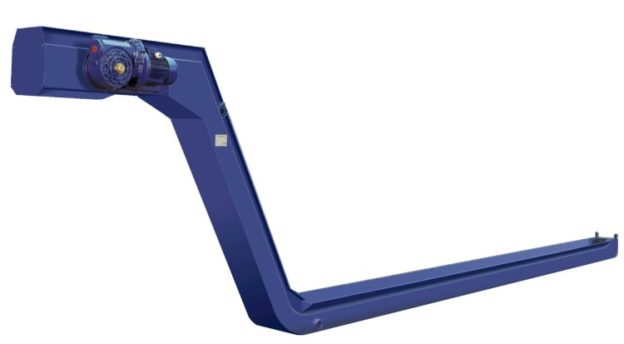

služi za odvod strugotina, sitnijih delova ili rashladne tečnosti iz radnog prostora mašine
strugotine se odvode do zbirnog kontejnera
VDF LD650

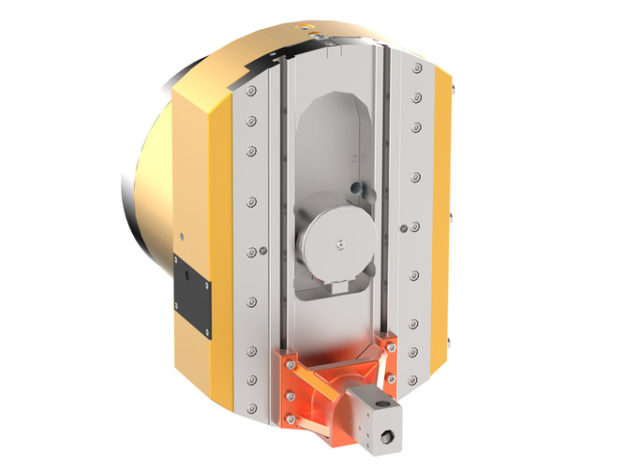

LD 650 – stružna ploča LD 650 – stružna ploča za čeono struganje i obradu unutrašnjih i spoljnih cilindričnih, konusnih i drugih površina velikih razmera ručno ili automatsko podešavanje mašinskog upravljanja položajem zatvarača
Prečnik osnovnog tela mm 650
Přestavení šoupátka mm 170…..premeštanje ili pomeranje, prenos, zatvarača
Maks. dozvoljeni obrtaji min-1 200
Maks. obrtni moment Nm do 3 322
Ukupna težina kg 200
VDF CHOV
CHOV – uređaj za hlađenje alata kroz vreteno CHOV – uređaj za hlađenje alata kroz vreteno
Tehnički parametri vodoravne bušilice-glodalice stone Kolo rashladnog uređaja sa dovodom: kroz vreteno spoljnim strugotinama Zapremina zbirnog rezervoara dm3 900 900 Snaga motora pumpe kW 2,2 2,2Nazivni pritisak pumpe MPa 0,4 – 1(2) 0,3 Snaga pumpe (isp. količina) 1/min 30 50 Vodoravne bušilice-glodalice sa pločom Kolo rashladnog uređaja sa dovodom: kroz vreteno spoljnim strugotinama Zapremina zbirnog rezervoara dm3 900 900 Snaga motora pumpe kW 4 2,2 Nazivni pritisak pumpe MPa 1,38/2,58 0,43 Snaga pumpe (isp.količina) 1/min 30 60 Obradni centri TOStec Kolo rashladnog uređaja sa dovodom : kroz vreteno spoljnim strugotinama Zapremina zbirnog rezervoara dm3 900 900 Snaga motora pumpe kW 2,2 (4, 4, 8) 2,2Nazivni pritisak pumpe MPa 1 (2, 3, 4) 0,3 Snaga pumpe (isp. količina) 1/min 30 50CHZ – z uređaj za hlađenje alata spoljnim strugotinama
Tehnički parametri Vodoravne bušilice-glodalice stone (CHZ 13/15) Zapremina zbirnog rezervoara dm3 200 Snaga motora pumpe kW 0,8 Nazivni pritisak pumpe MPa 0,3 Snaga pumpe (isp. količina) 1/min 32 Vodoravne bušilice-glodalice sa pločom (CHZ 130-150) Zapremina zbirnog rezervoara dm3 900 Snaga motora pumpe kW 2,2 Nazivni pritisak pumpe MPa 0,43 Snaga pumpe (isporučivana količina) 1/min 60 Obradni centri TOStec Zapremina zbirnog rezervoara dm3 900 Snaga motora pumpe kW 2,2 Nazivni pritisak pumpe MPa 0,3 Snaga pumpe (isp. količina) 1/min 50
VDF UFP 40-10 (UFP 50-13)

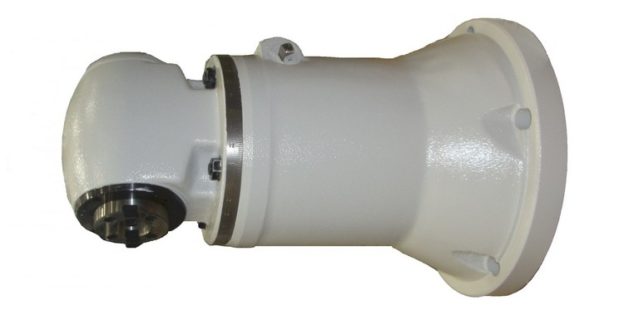

UFP 40-10 (UFP 50-13) – univerzalni glodački uređaj
oprema za mašine WH 10 CNC i WHN(Q) 13 CNC
obrada različito nagnutih površina paralelnih sa jednom od glavnih osa mašine
ručno postavljanje na mašinu, ručno steznje alata
900 (600) min-1 / 10 (20) kW / 250 (1 000) Nm
VDF FP40-10 (FP 50-13)
FP 40-10 (FP 50-13) – vertikalni glodački uređaj
oprema za mašine WH 10 CNC a WHN(Q) 13 CNC
glodanje ravnih površina ili ravnanje čeonog dela metka
ručno postavljanje na mašinu, ručno stezanje alata
900 (600) min-1 10 (20) kW 250 (1 000) Nm
VDF glodačka glava HV/V

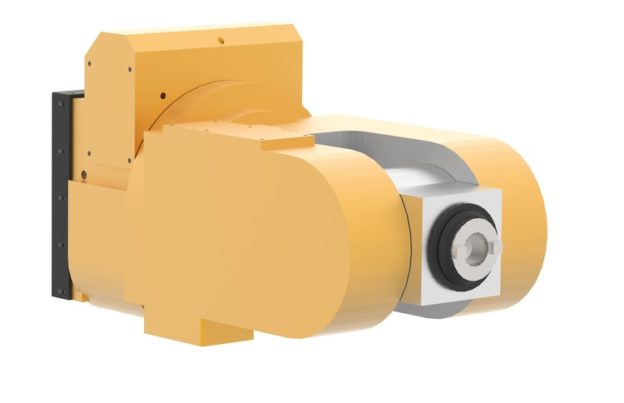

Glava se sastoji iz tri kompaktno spojena osnovna dela sa mogućnošću uzajamnog pozicioniranja u osama A i C. Uzajamno kretanje ovih delova je omogućeno nezavisnim servopogonima, koji obezbeđuju kontinuirano pozicioniranje u ukupnom ciklusu obrtaja kao i nesmetano kretanje obe ose prilikom obrade.
broj osa: 2
obrtaji (min-1): 3 500
snaga (kW): 22
moment (Nm): 300
pozicioniranje: indeks 0,001°
težina (kg): 800
